一、前言

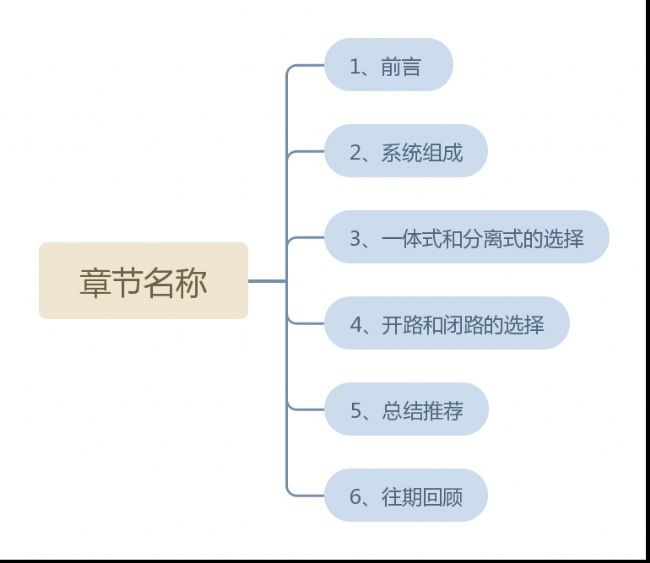

今天為大家介紹如何根據您所處的地區以及環境來選擇適合您的碳排放監測系統。本文章分為第一節前言，第二節系統組成，第三節與第四節系統優缺點，第五節總結推薦，第六節往期回顧。如果您的時間緊迫，可以直接查看第五節。
  二、系統組成

1、開路碳排放監測系統組成（基本型）：

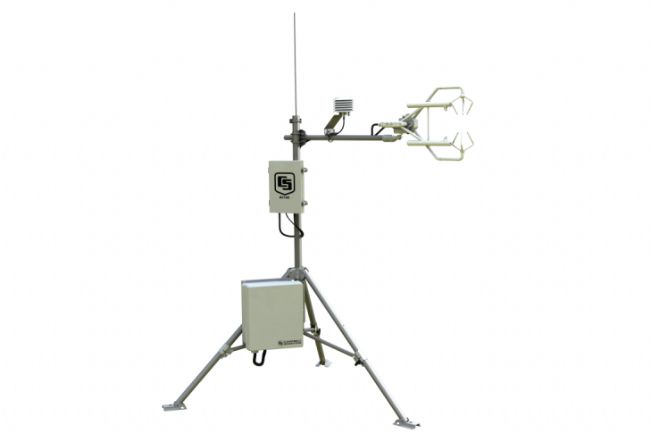

IRGASON一體式開路：
IRGASON探頭：測量CO2和H2O的氣體濃度、三維風速和超聲溫度
空氣溫度傳感器：測量慢速空氣溫度
EC100電子單元：將測量的數據進行同步，傳輸給數據采集器
數據采集器：采集，運算，存儲（根據監測數據計算并輸出通量（排放吸收）數值）
EC150分體式開路：
EC150紅外氣體分析儀：測量CO2和H2O的氣體濃度
CSAT3A三維超聲風速儀：測量三維風速和超聲溫度
空氣溫度傳感器：測量慢速空氣溫度
EC100電子單元：將測量的數據進行同步，傳輸給數據采集器
數據采集器：采集，運算，存儲（根據探頭監測數據計算并輸出通量（排放吸收）數值）

2、閉路碳排放監測系統組成（基本型）：

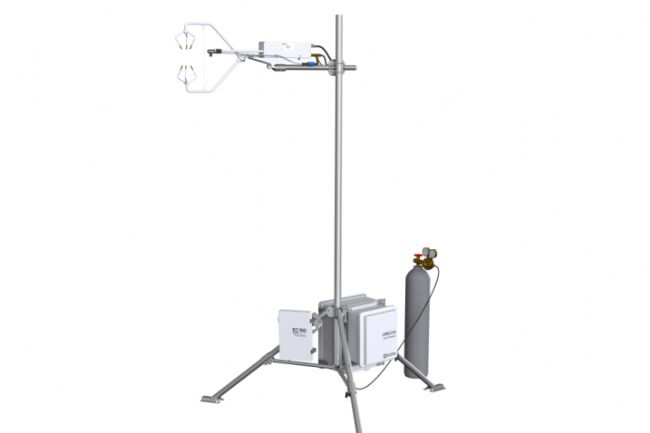

CPEC310閉路
CPEC310探頭：測量CO2和H2O的氣體濃度、三維風速和超聲溫度
空氣溫度傳感器：測量慢速空氣溫度
EC100電子單元：將測量的數據進行同步，傳輸給數據采集器
清洗模塊：提供零氣參考源
CPEC310主機箱：采集，運算，存儲（根據探頭監測數據計算并輸出通量（排放吸收）數值）

三、一體式和分離式的選擇

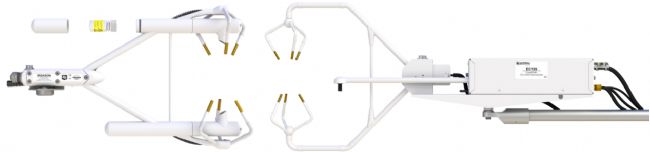

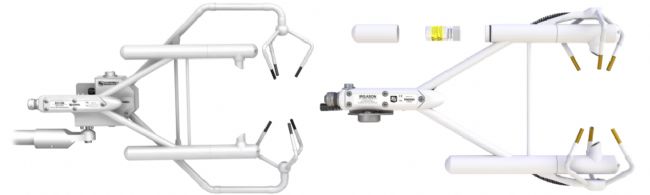

一體式開路和分體式開路的區別在于一體式紅外氣體分析儀和三維超聲風速儀測量空間為同一空間，如果主要測量碳通量（碳排放吸收），這樣可以減少測量誤差，計算結果更加精準；分體式紅外氣體分析儀往外突出一部分，與三維超聲風速儀測量不是同一位置。如下圖所示，紅線為氣體分析儀測量區域。                                         EC150分體式開路                                           IRGASON一體式開路

IRGASON一體式的優點：
· 便于安裝
· 可同步測量CO2，H2O，三維風速
· 減小WPL密度校正的不確定性
· 消除因空間分離導致的高頻通量損失
· 無需加熱控制，動態補償氣體分析儀測量結果
· 可以得到更準確的快速空氣溫度

四、開路和閉路的選擇
開路和閉路的區別在于開路是直接進行測量分析，閉路則是將氣體抽取到腔室內進行測量分析，如下圖所示。

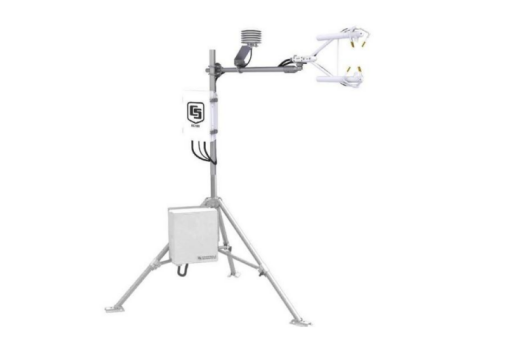

                                          IRGASON開路                                                               CPE310閉路

1、開路碳排放監測系統
數據準確度：數據準確度高
系統維護：總體維護工作量大，理論上每次惡劣天氣過后都需要維護鏡頭；通常每3個月就需要一次人工標定
功耗與供電：太陽能供電，功耗低，僅6W
數據連續性和可靠性：紅外氣體分析儀暴露在大氣環境中，容易受到天氣影響
通量校正算法：測量結果受到大氣影響，需要進行算法校正
測量速度：每秒10次
2、閉路碳排放監測系統
數據準確度：數據準確度相較于開路較低
系統維護：維護周期可降低至平均6~8個月一次；系統可以自動標定，標定所需材料可維持18~24個月
功耗與供電：太陽能供電，功耗對比開路較高，為12W
數據連續性和可靠性：紅外氣體分析儀處于密閉腔室內，不與大氣直接連通，幾乎不會受到這些天氣過程的影響
通量校正算法：管道去除大氣影響，幾乎不需要算法校正
測量速度：每秒4-5次

五、總結與推薦
大多數環境條件及場景，在不考慮維護成本的情況下，開路和閉路渦動系統都可以應用，以下是根據維護成本推薦的。
1、如果您所在的地區，經常會有惡劣天氣，如風沙、降雨、霧霾、降雪，需要經常進行維護，那么推薦您使用幾乎不受這些天氣影響CPEC310閉路碳排放監測系統。
2、在部分北方地區，降雨、風沙較少的情況下，推薦您使用測量數值更加精準的IRGASON一體式開路碳排放監測系統。
3、在極地區域，可能會遭受極端天氣，如極夜并且無交流電可用，設備是使用太陽能電池板供電，這種情況推薦您使用功耗更低的IRGASON一體式開路碳排放監測系統。
4、在部分西北地區，因為風沙較多，推薦您使用幾乎不受這些天氣影響的CPEC310閉路碳排放監測系統。
5、在部分南方地區，因為多雨、多霧、潮濕等原因，推薦您使用幾乎不受這些天氣影響的CPEC310閉路碳排放監測系統。
6、另外，如果您設備的安裝地點不方便進行維護，推薦您使用維護周期長的CPEC310閉路碳排放監測系統。安裝地點的選擇我們會在下期講解，歡迎關注。
