近日我司工程師在新疆農科院完成AZR-300根系生長動態觀測系統安裝調試工作，該設備用于研究不同灌水量、不同氮肥施用量對花生根系生長的影響，為選育優良品種提供基礎數據支持，相關實驗設備負責人接受了儀器的操作培訓。

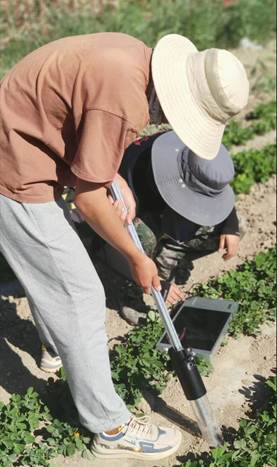

圖1：現場安裝圖片

​本次安裝的AZR-300根系生長動態監測系統采用微根窗技術，用于非破壞性地定位監測活體根系生長動態和根際微生態環境，其最大優點是在不干擾細根生長過程的前提下，能連續監測單個細根從出生到死亡的變化過程，也能記錄細根乃至根毛和菌根的生長、生產和物候等特征，是估計生態系統地下C分配和N平衡研究的有效方法，結合所提供根系分析軟件，能夠?qū)⒏�系相關數據定量化，包括根的長度、面積、根尖數量、直徑分布格局、死亡根及存活根數量等等。


圖2  AZR-300根系生長動態監測系統

該系統配置3840×2880像素（4800dpi）高清攝像頭，10um超高分辨率, 可原位無損觀測根毛、菌絲, 實時清晰觀察記錄土壤根系生長分布動態和微型動物行為軌跡。

微根窗管中能清晰觀察到植物幼根、細根的生長、發育、死亡，觀察到多種類型土壤動物的地下活動軌跡。

圖3   AZR-300拍攝植物幼根、根毛和土壤動物


​專業圖像拍攝軟件和標定手柄的組合，可以實現圖像的快速拼接，確保相鄰圖片間無縫連接。圖像的規則命名，便于后期利用圖像分析軟件進行批量分析�？梢允謩�(dòng)描繪根系的生長軌跡，直接得到根系的形態學參數。

圖4  不同時間、深度圖片無縫拼接和手動描根軌跡

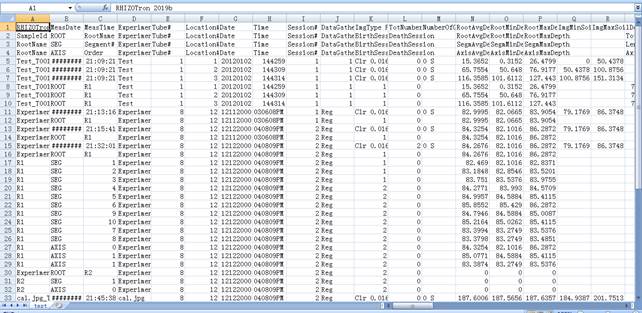

表1 根系根長、平均直徑、表面積、體積和根尖數量等結果

圖4   數據結果圖形展示


​為了更好的理解根系系統，獲取全面的土壤參數，系統可選ENVILog/IPH模塊同步觀測土壤水分、電導率、溫度等基本參數，AZW-100模塊采集土壤間隙水溶液分析土壤溶質變化，CCM-300葉綠素含量測量模塊精確測量地上部分的葉綠素含量變化情況。
