Venn圖，又稱韋恩圖或文氏圖，韋恩圖用于展示在不同的事物群組(集合)之間的數學或邏輯聯系，尤其適合用來表示集合(或)類之間的“大致關系”，它也常常被用來幫助推導(或理解推導過程)關于集合運算(或類運算)的一些規律。是一種用于直觀表示元素集合重疊的一種圖形。接下來和大家分享一下韋恩圖的制作方法。

1.在線Venn圖的解鎖
（1）jvenn（http://jvenn.toulouse.inra.fr/app/example.html）

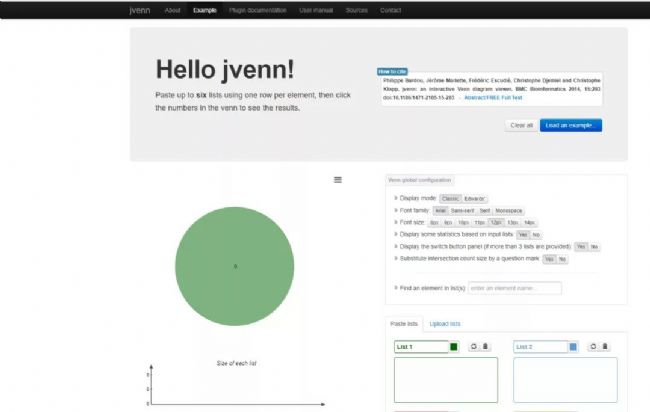

第一步：（界面）打開鏈接是這樣的。


第二步：（數據輸入）左側輸入數據，這里也可以導入文件，輸入文件為文本文檔。在輸入對應組合名時，組合名不能超過11個字符。

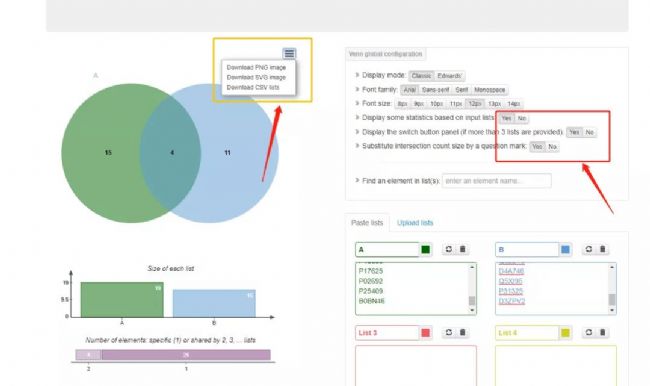

第三步：（釋義與數據導出）在上圖紅框中輸入數據，即可得到兩個數據集的交集基因，如不需要柱狀圖，可通過將下圖紅框中設置為"NO"，同時通過點擊黃框中的英文即可得到圖像及相應的文件。


（2）Draw Venn Diagram（http://bioinformatics.psb.ugent.be/webtools/Venn/）

第一步：（界面）打開首頁是這樣的。

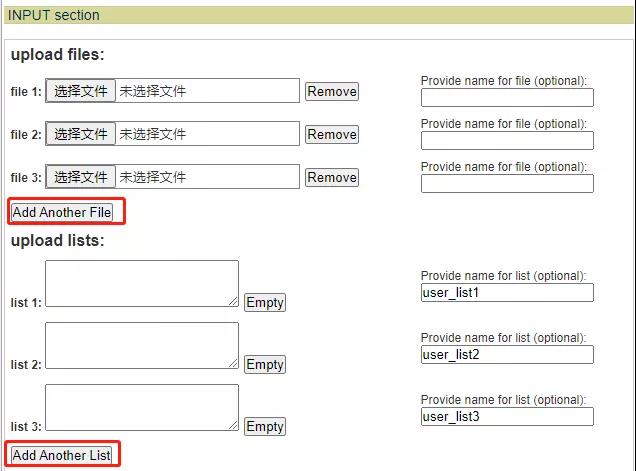

第二步：（數據輸入）左側輸入數據，這里既可以導入文件，也可以直接輸入組合的列表，如果輸入框不夠，可以點擊"Add"添加新的輸入框。右側可填寫對應組合的名稱。

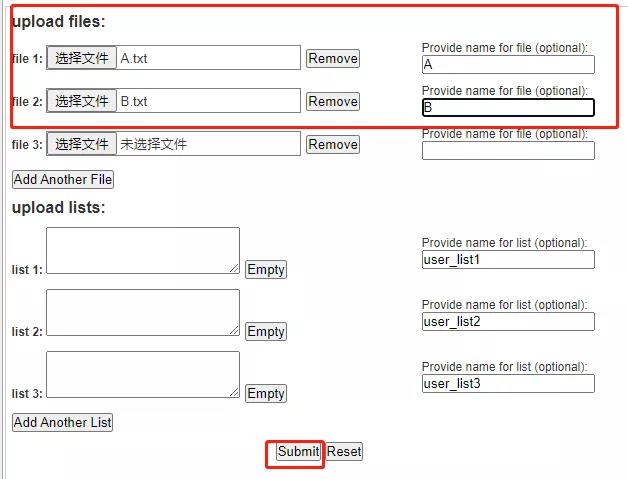

第三步：（數據導出）上傳數據，命名好組名并點擊"Submit"，即可得到結果。最后，就是下載結果。


在線Venn圖小結
jvenn和Draw Venn Diagram兩個Venn圖網站各有優缺點。jvenn只能畫少于6組的Venn圖且會限制組名的長度，Draw Venn Diagram能夠畫大于6組的圖像。

2、R語言代碼Venn圖的解鎖
（1）首先展示一個使用R的VennDiagram包繪制常規韋恩圖的方法，該包適用于2<=樣本數<=5的情形。通常韋恩圖所展示的樣本數量不會超過5，因?yàn)楫?dāng)樣本數量大于5時，繪圖結果將難以觀測。因此對于VennDiagram包來講，它所支持的樣本數量也是最多為5個。其實不止R的VennDiagram包，其它可繪制韋恩圖的R包或除R外的其它繪圖工具等，一般也不支持樣本數大于5個的情形。

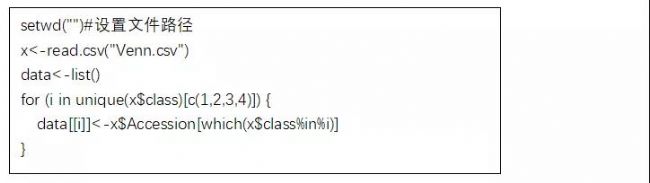

第一步：Venn圖數據整理

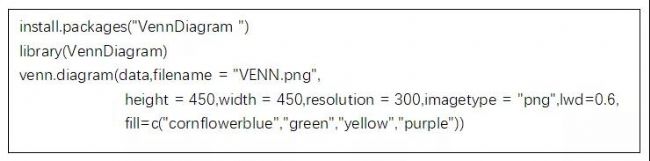

第二步：Venn包加載及畫圖函數參數設置

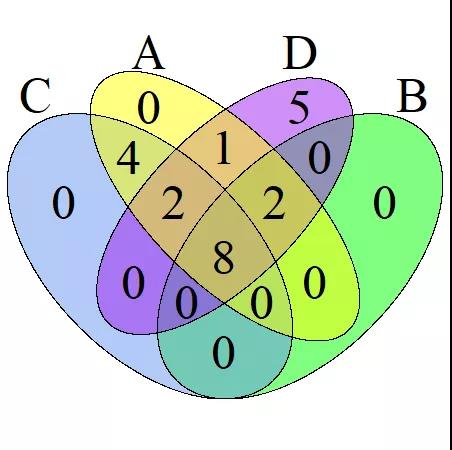

結果展示：


（2）面對多于5個樣本的數據，大家可以使用叫"venn"的R包，它最多可支持7個樣本的韋恩圖。

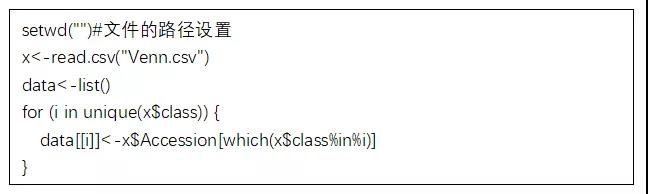

 第一步：Venn圖數據整理

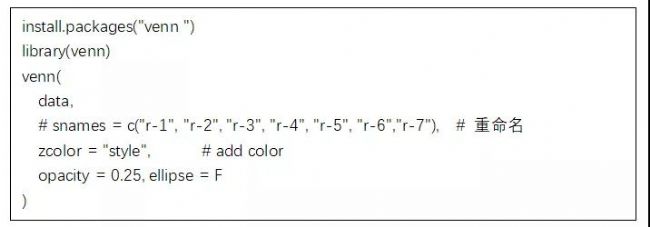

第二步：Venn包加載及畫圖函數參數設置

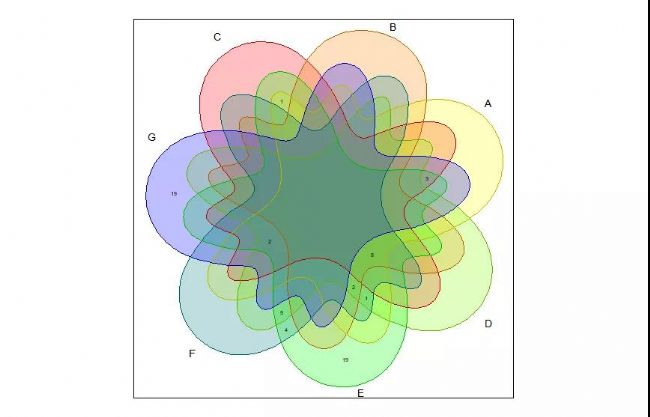

結果展示：

Veen圖數據下載鏈接：
https://pan.baidu.com/s/1eVfBudXRVX6QRvEjHUmy2A
提取碼：hwzt
