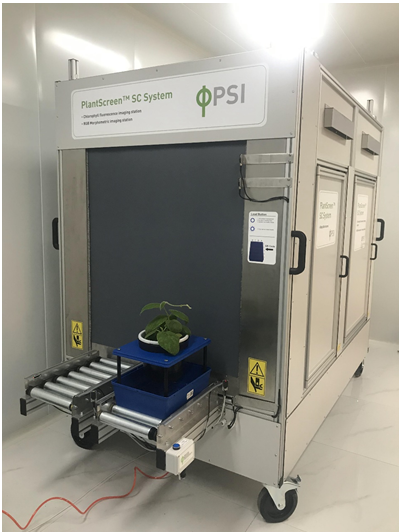

植物表型分析系統PlantScreen-SC包括傳送系統、成像系統、環境傳感器、服務器等硬件及配套軟件，適用于高70cm、寬幅50cm以內的植株。

該系統是可用于生物農藥、植物源生物刺激劑及土壤調理劑研發的大型表型系統。

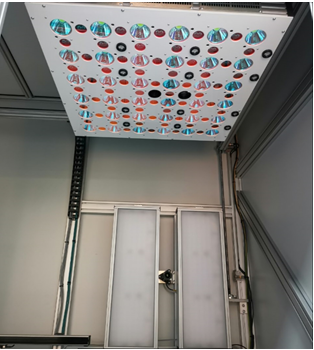

成像系統包括葉綠素?zé)晒獬上駟卧�和RGB成像單元。前者采用脈沖調制式葉綠素?zé)晒獬上窦夹g(shù)，能夠?qū)χ仓甑墓夂仙�理進行無損、非接觸的測量，高靈敏度、高通量檢測和評估各類脅迫因子對植株的生理影響。后者包括頂端及側面多角度的RGB成像，通過高質量RGB圖像的采集和專業的圖像分析，獲得植物的形態參數（如冠層面積、株高、寬幅、形狀系數）及顏色分布情況。


1. 獼猴桃表型成像

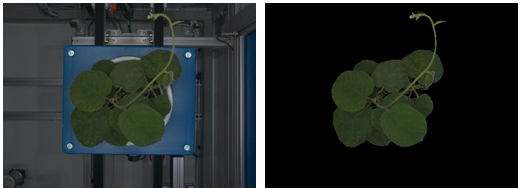

頂端RGB成像原始圖像及自動識別后的植物圖像，自動計算葉片實際面積為85466.54mm2。

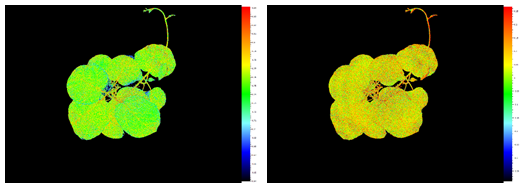

頂端葉綠素?zé)晒獬上竦腇v/Fm參數成像圖和φPSII成像圖

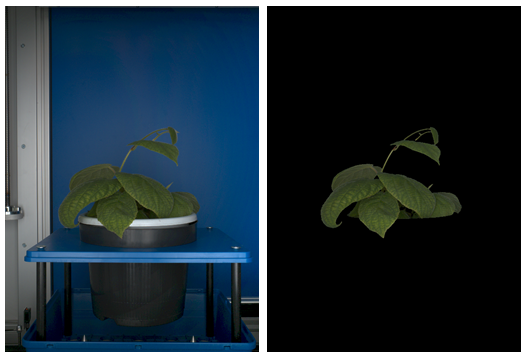

側面RGB成像原始圖像及自動識別后的植物圖像，自動計算株高和寬幅為212.15mm和267.40mm。


2. 番茄的表型成像

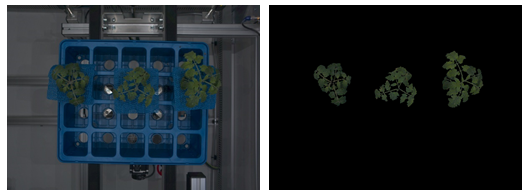

三株番茄的頂端RGB成像原始圖像及自動識別后的植物圖像

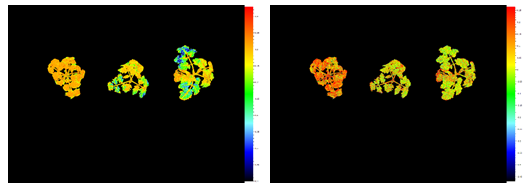

三株番茄頂端的葉綠素?zé)晒獬上馞v/Fm、φPSII的成像圖。

其中左側的番茄為對照組，中間和右側的番茄施加了具抑制效應的生物刺激素，由成像圖可見：處理組的番茄最大光化學效率和有效光化學效率均低于對照組，該處理對番茄的光合活性有抑制作用。

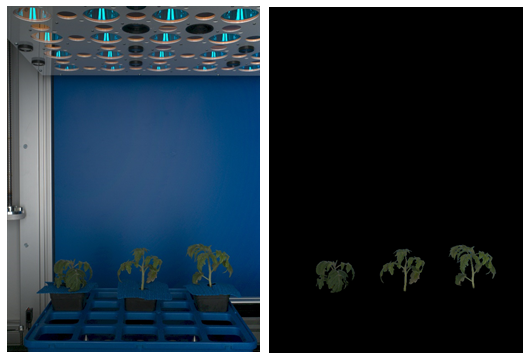

三株番茄的側面RGB成像原始圖像及自動識別后的植物圖像


3. 白菜的表型成像

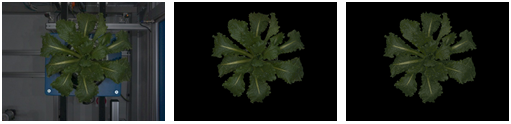

頂端RGB成像原始圖像、自動識別后的植物圖像、顏色分割后的植物圖像

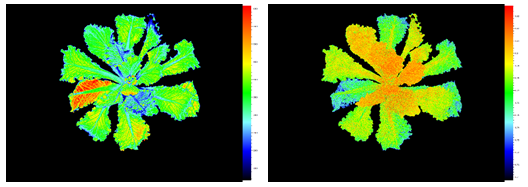

頂端葉綠素?zé)晒獬上竦腇o成像圖和Fv/Fm成像圖

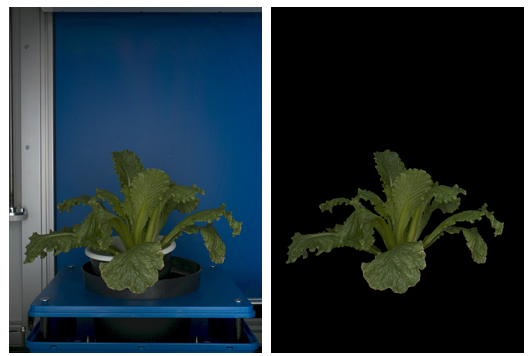

側面RGB成像原始圖像及自動識別后的植物圖像
