LUMEN X Gen 3
用光構(gòu)筑生命 — 應(yīng)用案例系列

在這個(gè)系列中，我們將帶您深入探索生物打印技術(shù)在不同領(lǐng)域中的應(yīng)用，探討其所帶來的變革和革新。

LUMEN X Gen 3 是一種將光固化生物打印物技術(shù)，通過利用高度精確的激光束來控制細(xì)胞的生長和形態(tài)，實(shí)現(xiàn)了對三維生物結(jié)構(gòu)的精準(zhǔn)打印。

我們將通過一系列案例，向您展示這項(xiàng)技術(shù)在組織工程、醫(yī)學(xué)研究、生命科學(xué)等領(lǐng)域的應(yīng)用，為您呈現(xiàn)一個(gè)嶄新的、光構(gòu)筑的生命世界。

應(yīng)用案例 【五】
基于光固化絲素蛋白的具有可調(diào)機(jī)械性能和結(jié)構(gòu)的骨組織支架的3D生物打印

我們深入了解一項(xiàng)成功的應(yīng)用案例，為基于數(shù)字光處理（DLP）的三維生物打印量身定制的絲素蛋白（SF）生物墨水。

該研究使用了 LUMEN X技術(shù)來評估新型絲基水凝膠作為光基打印生物墨水的效果。

該打印機(jī)作為基于DLP的生物打印平臺，被認(rèn)為是測試材料和開發(fā)打印協(xié)議。


客戶應(yīng)用案例【五】

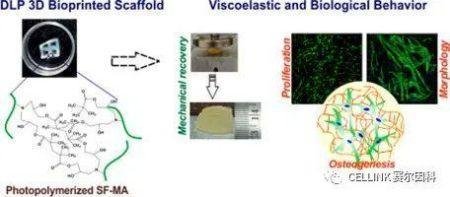

Light-based 3D bioprinting of bone tissue scaffolds with tunable mechanical properties and architecture from photocurable silk fibroin
該研究取得了令人興奮的進(jìn)展，介紹了一種基于數(shù)字光處理（DLP）的三維生物打印中使用的絲素蛋白（SF）生物墨水。這項(xiàng)研究旨在克服在DLP生物打印領(lǐng)域中生物墨水的可用性方面的限制，并為制備具有模擬人體組織結(jié)構(gòu)和生物力學(xué)特性的支架提供了新的機(jī)會。為了實(shí)現(xiàn)這一目標(biāo)，研究人員合成了一種特殊的生物墨水，即光固化甲基丙烯酸化絲素蛋白（SF-MA）。通過在SF中引入67.3%的甲基丙烯酸化基團(tuán)，SF-MA生物墨水具備了適用于DLP生物打印的特性。研究人員對SF-MA進(jìn)行了流變學(xué)和機(jī)械性能的物理表征，結(jié)果顯示該生物墨水在3D打印水凝膠中表現(xiàn)出類似骨組織的粘彈性行為，其壓縮模量范圍約為12 kPa到96 kPa。此外，研究還對凝膠的降解性能進(jìn)行了評估，結(jié)果顯示在21天內(nèi)，SF-MA凝膠的降解率在48%至91%之間。這種SF-MA生物墨水不僅具備優(yōu)異的材料特性，還能成功地用于細(xì)胞封裝。研究人員將前成骨細(xì)胞成功地封裝在含有高活性的3D生物打印SF-MA水凝膠中。特別是，在使用濃度為15%的SF-MA DLP生物打印水凝膠時(shí)，凝膠能夠有效地支持細(xì)胞增殖，并保持細(xì)胞形態(tài)和細(xì)胞骨架的良好結(jié)構(gòu)。此外，隨著時(shí)間的推移，觀察到細(xì)胞介導(dǎo)的鈣沉積逐漸增加，持續(xù)至少14天，這進(jìn)一步證實(shí)了SF-MA凝膠促進(jìn)骨生成的能力。同時(shí)，可溶性誘導(dǎo)因子的添加進(jìn)一步增強(qiáng)了凝膠的骨生成能力。

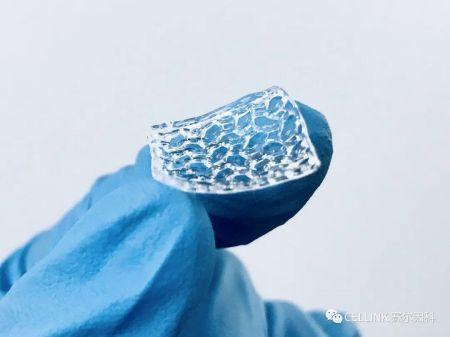

總的來說，這項(xiàng)開創(chuàng)性研究介紹了基于數(shù)字光處理（DLP）LUMEN X 的三維生物打印中使用的新型絲素蛋白（SF）生物墨水。為基于DLP的三維生物打印提供了一種新的生物墨水選擇。通過克服生物相容性和可降解性方面的限制，絲素蛋白衍生的SF-MA生物墨水能夠?qū)崿F(xiàn)高精度打印復(fù)雜結(jié)構(gòu)的支架。這項(xiàng)研究為組織工程領(lǐng)域的進(jìn)一步發(fā)展提供了有價(jià)值的見解和潛在應(yīng)用前景。


 探索 LUMEN X Gen 3
