徠卡DMi8顯微鏡配置LED光源的所有組合方法
LED光源由于其使用壽命長，發熱少，使用方便，操作簡單等優勢成為越來越多熒光顯微鏡用戶的選擇。隨著LED光源亮度加強和譜線增加，LED光源代替傳統的汞燈或者金屬氯化物光源已經是大勢所趨。經常有客戶跟我們問到各種熒光顯微鏡升級和更換LED光源的問題，最近正好升級了幾臺徠卡DMi8熒光顯微鏡LED光源，CoolLED公司是一家主要做熒光顯微鏡LED光源的英國公司。廣州科適特科學儀器有限公司是此光源的國內授權代理，價格優惠，發貨速度快。光源安裝更換其實很簡單，大概20分鐘即可裝好，現在進口顯微鏡廠家工程師上門速度通常比較慢或者收費貴，用戶完全可以自己安裝，也可以讓聯系廣州科適特工程師上門免費幫你處理，快速解決這個小問題。下面簡單介紹一下在徠卡顯微鏡上面升級更換CoolLED光源的配置過程。
一. CoolLED光源
二. 光源連接Leica顯微鏡配件
pE-300系列液體光導管連接方式。光導管連接版本（LLG）的光源通過準直鏡和液體光導管連接到顯微鏡主機。
三． DMi8無限遠端口適配器

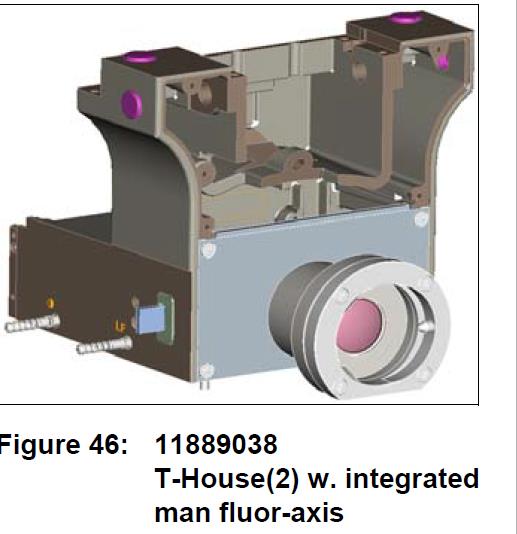

為什么要提供CoolLED Infinity端口適配器解決方案？一個針對無限遠端口的直接安裝照明系統解決方案。光源匹配徠卡DMI 8的連接配件，能夠提供LLG版本光源的最佳效果。這種設計取代了標準的T-House的外部熒光軸。改進了樣品平面的激發光功率（mW）和輻照度（mW / mm2）.通過直接安裝CoolLED pE-300系列，在樣品平面上增加了激發能。與傳統的輸入裝置相比，采用LLG耦合的CoolLED pE-300系列和CoolLED pE-4000在樣品平面上增加了激發能。以更低的價格提供更明亮的照明。利用無限遠端口架構的獨特優勢。在LAS X中運行無需更改。
四 DMi8顯微鏡與CoolLED硬件連接
DMI8平臺：11889113，11889112，帶無限遠端口適配器的CoolLED pE-300直接連接版本的T-House 選擇:。無限遠端口適配器可以向廣州科適特訂購。

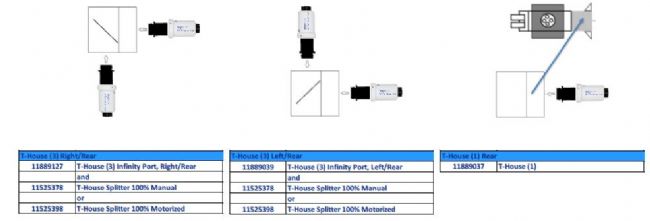

DMI8平臺：11889113，11889112 雙光路T型接口的靈活組合
五．DMi8顯微鏡LAS-X軟件設置
能夠實現Leica LAS X軟件控制的CoolLED光源型號包括：pE-300 White/ pE-300 Ultra/pE-340 fura/pE-4000。pE-300 Lite型號一般用于手動熒光顯微鏡，只能使用光源自帶的控制器來控制。

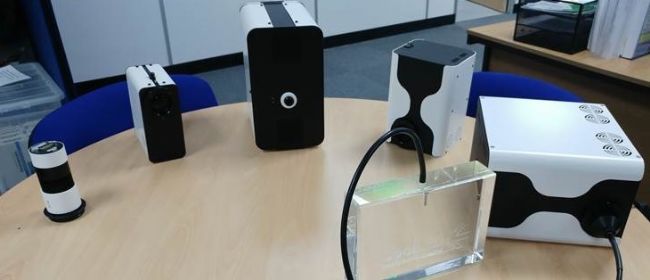

一. CoolLED光源
- 單波長LED寬場熒光光源pE-100 ：單波長LED熒光光源365nm-770nm, 20種LED波長可選，液態光導管，光纖，直接連接三種版本

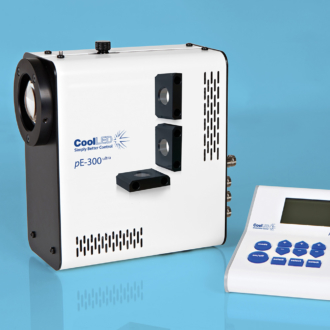

- 三波譜LED寬場熒光光源pE-300系列: （液態光導管，直接連接兩種版本）pE-300 Lite/pE-300 White/pE-300 Ultra可選（SB）365nm/470nm/ 510nm-640nm 或者 (MB) 400nm/470nm/ 510nm-640nm
- 離子濃度測定高速光源pE-340 fura 高速可控LED光源，可軟件控制，單通道TTL觸發, 20us切換，340nm/380nm/430nm-650nm, 液態光導管，光纖，直接連接三種版本可選；
- 四通道16LED全光譜寬場光源pE-4000。高速可控LED光源，可軟件控制，單通道TTL觸發,20us切換，寬光譜16波長，四通道系統。
- 八通道8個獨立LED快速光源pE-800。高速可控LED光源，可軟件控制，單通道TTL觸發7us切換，寬光譜8波長，獨立八通道系統
二. 光源連接Leica顯微鏡配件

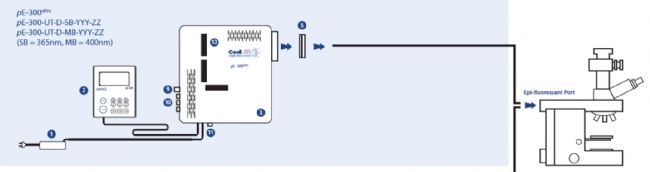

- pE-300系列直接連接方式。直接連接版本（Direct fit）的光源通過適配器連接到顯微鏡主機。

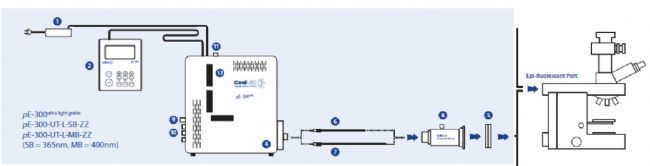

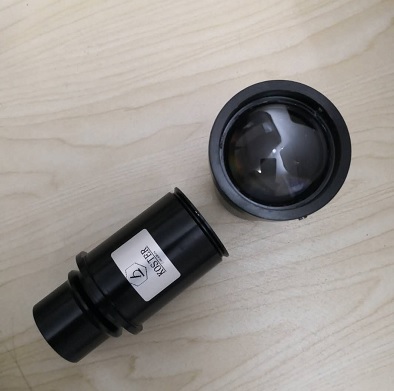

pE-300系列液體光導管連接方式。光導管連接版本（LLG）的光源通過準直鏡和液體光導管連接到顯微鏡主機。
三． DMi8無限遠端口適配器
為什么要提供CoolLED Infinity端口適配器解決方案？一個針對無限遠端口的直接安裝照明系統解決方案。光源匹配徠卡DMI 8的連接配件，能夠提供LLG版本光源的最佳效果。這種設計取代了標準的T-House的外部熒光軸。改進了樣品平面的激發光功率（mW）和輻照度（mW / mm2）.通過直接安裝CoolLED pE-300系列，在樣品平面上增加了激發能。與傳統的輸入裝置相比，采用LLG耦合的CoolLED pE-300系列和CoolLED pE-4000在樣品平面上增加了激發能。以更低的價格提供更明亮的照明。利用無限遠端口架構的獨特優勢。在LAS X中運行無需更改。
四 DMi8顯微鏡與CoolLED硬件連接
DMI8平臺：11889113，11889112，帶無限遠端口適配器的CoolLED pE-300直接連接版本的T-House 選擇:。無限遠端口適配器可以向廣州科適特訂購。
DMI8平臺：11889113，11889112 雙光路T型接口的靈活組合
五．DMi8顯微鏡LAS-X軟件設置
能夠實現Leica LAS X軟件控制的CoolLED光源型號包括：pE-300 White/ pE-300 Ultra/pE-340 fura/pE-4000。pE-300 Lite型號一般用于手動熒光顯微鏡，只能使用光源自帶的控制器來控制。

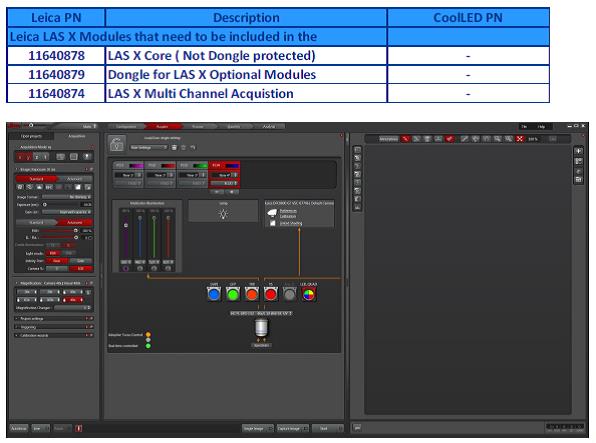

- LAS X軟件USB控制CoolLED光源的配置要求

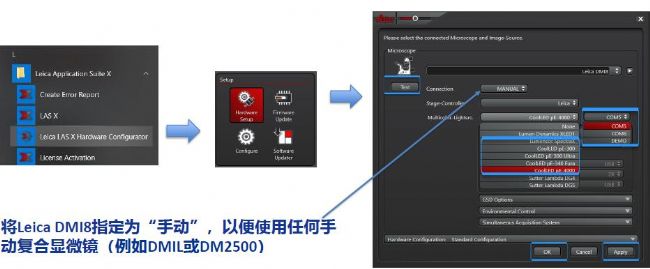

2.LAS X配置：硬件設置，USB控制。設置DMI8顯微鏡，CoolLED光源和COM端口。測試連接，應用，完成。在LAS X中設置和控制CoolLED光源時，將Leica DMI8指定為“手動”，以便使用其它手動復合顯微鏡（例如DMIL或DM2500）。

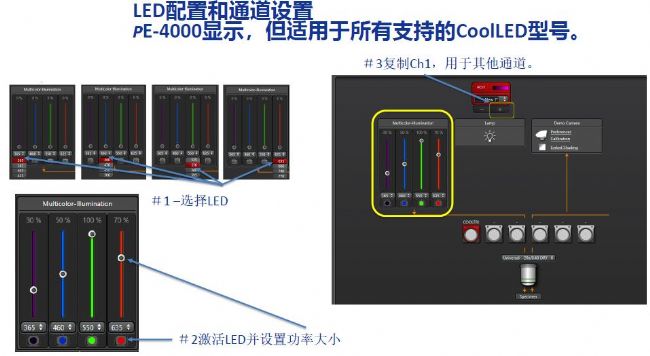

3.LED光源配置和通道設置。以pE-4000舉例，但此設置方法適用于所有支持的CoolLED型號。

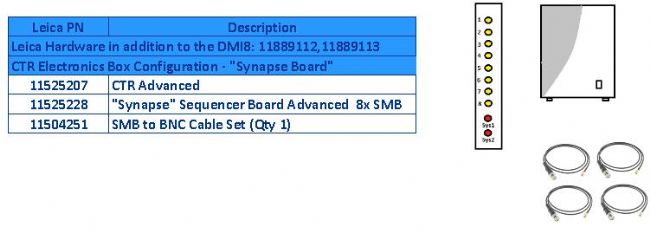

4.TTL觸發的基本配置：“Synapse Board” pE-300ultra 或pE-4000， DMI8主機：11889113，11889112
4.TTL觸發的基本配置：“Synapse Board” pE-300ultra 或pE-4000， DMI8主機：11889113，11889112

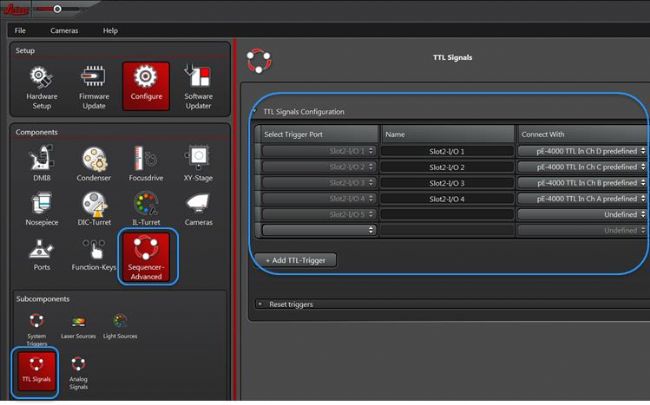

5.“Synapse Board”或”Sequence Board”的TTL分配，在運行中，請隨時檢查TTL端口的電纜連接。
下面是LEICA CTR與pE-300以及pE-4000通過SMB以及BNC連接舉例
以上有疑問歡迎聯系廣州科適特咨詢。
下面是LEICA CTR與pE-300以及pE-4000通過SMB以及BNC連接舉例
以上有疑問歡迎聯系廣州科適特咨詢。
