METER傳感器與數據采集器連接安裝指南
METER數據采集器通常有EM50（G）、EM60（G）、ZL6等；METER土壤類傳感器有10-HS、EC5、GS1、TEROS 21、GS3、TEROS 12、Drain Gauge G3、5TM、5TE等；METER氣象類傳感器有ATMOS 22、ATMOS 14、QSO-S PAR、PYR、SI-400、PHYTOS 31、ECRN-100、ECRN-50、ECT、RT-1、HYDROS 21、ES-2、PS-1等。
在安裝METER產品時，按照以下步驟進行安裝：
1、將土壤類傳感器正確安裝在土壤中，保證傳感器與土壤緊密接觸；若安裝的傳感器為氣象類傳感器，則需把傳感器按照規范安裝固定在三腳架上，傳感器的安裝方法詳見傳感器安裝手冊。
2、確定數據采集器安裝位置。標配傳感器電纜線長度一般為5m，需保證數據采集器的安裝位置與每個傳感器的距離不超過電纜線的最大長度，并預留部分電纜線長度做緩沖，避免電纜線過緊，導致電纜線接頭從數據采集器接口中脫落。
3、固定數據采集器。將數據采集器垂直固定在鐵桿或三腳架上，與地面有一定距離（建議≥50cm），防止地表濺水。
4、將傳感器的耳機插頭插到數據采集器上，打開數據采集器軟件，選擇對應通道的傳感器類型，設置測量時間間隔，點擊SCAN，檢查瞬時讀數是否在合理范圍內。
5、把多余的電纜線纏繞在安裝桿上。將數據采集器連接處附近的電纜線做成拱橋形，用扎帶固定在鐵桿上，形成一個向上推的彈力，避免電纜線向下受力太緊以至于把傳感器接頭從數據采集器中拉出脫落（見以下示意圖與實物圖）。

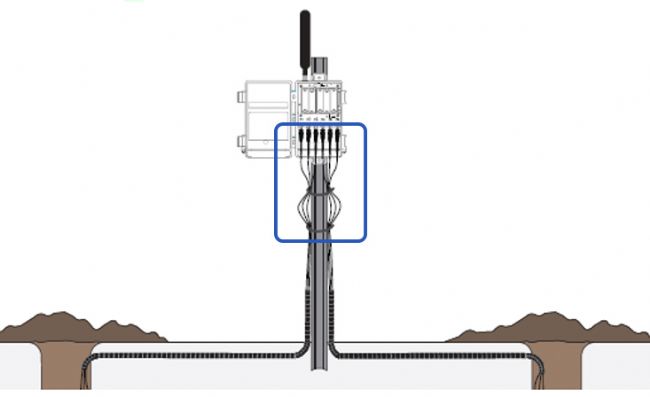

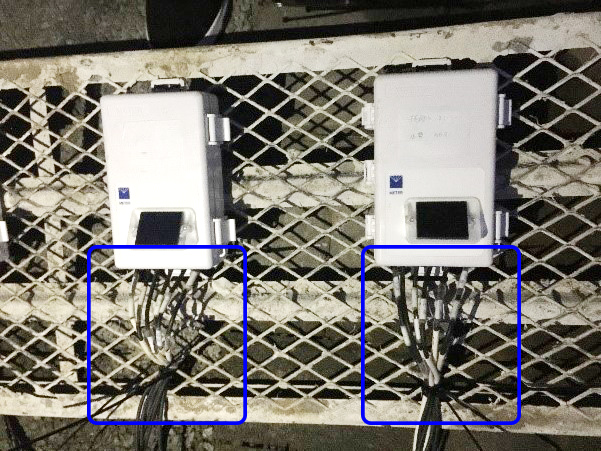

傳感器電纜線與數據采集器連接安裝圖
在安裝METER產品時，按照以下步驟進行安裝：
1、將土壤類傳感器正確安裝在土壤中，保證傳感器與土壤緊密接觸；若安裝的傳感器為氣象類傳感器，則需把傳感器按照規范安裝固定在三腳架上，傳感器的安裝方法詳見傳感器安裝手冊。
2、確定數據采集器安裝位置。標配傳感器電纜線長度一般為5m，需保證數據采集器的安裝位置與每個傳感器的距離不超過電纜線的最大長度，并預留部分電纜線長度做緩沖，避免電纜線過緊，導致電纜線接頭從數據采集器接口中脫落。
3、固定數據采集器。將數據采集器垂直固定在鐵桿或三腳架上，與地面有一定距離（建議≥50cm），防止地表濺水。
4、將傳感器的耳機插頭插到數據采集器上，打開數據采集器軟件，選擇對應通道的傳感器類型，設置測量時間間隔，點擊SCAN，檢查瞬時讀數是否在合理范圍內。
5、把多余的電纜線纏繞在安裝桿上。將數據采集器連接處附近的電纜線做成拱橋形，用扎帶固定在鐵桿上，形成一個向上推的彈力，避免電纜線向下受力太緊以至于把傳感器接頭從數據采集器中拉出脫落（見以下示意圖與實物圖）。
傳感器電纜線與數據采集器連接安裝圖
