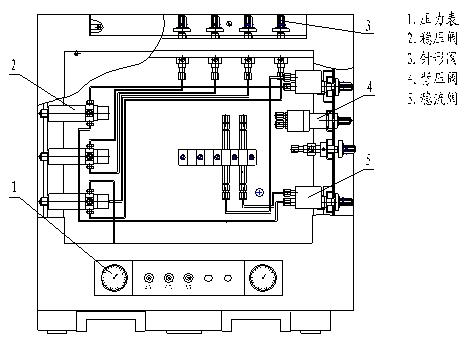

1.7.2 氫氣及空氣流路
   GC9310型氣相色譜儀的輔助氣路有空氣及氫氣。安裝在儀器的左上部。氫氣及空氣流量調節采用刻度式針形閥，氫氣和空氣針形閥由上級穩壓閥提供穩定的輸入氣壓，氫氣和空氣針形閥的輸出流量分別可從相應的刻度—流量曲線表上查得。也就是說：要設置和改變氫氣和空氣流量，僅須改變相應針形閥旋鈕的刻度指示即可。空氣和氫氣調節旋鈕及面板在主機左上方（使用時須翻開面板上的蓋板）。

忠告
   請不要自行改變氣路內部穩壓閥的輸出氣壓，即：不得調節氣路系統后部的三個軸桿，以免影響刻度—流量曲線的有效性和輸出精度。

2．微機溫度控制器
    GC9310型氣相色譜儀的微機溫度控制器，可對色譜柱箱、進樣器、檢測器和熱導池、毛細管進樣器，共五路被控對象進行寬溫度范圍、高精度的溫度控制。其中柱箱可實現五階段程序升溫。由于本控制系統采用了先進的軟、硬件技術，故而性能可靠穩定，抗干擾性好及溫度過沖小。除完成溫控和程升外，還具有溫度極限設置，分析時間計數，溫度保持，動態掃描實際溫度，降溫時自動打開柱箱后門，斷電數據保護，儀器有自檢功能，如出錯，它會自動關閉溫度控制器等功能。此外，可選配多種色譜工作站連接。該控制器還可以對FID放大器的量程及極性選擇、TCD電流之設定與顯示實現微機化。

二．1面板與鍵盤設置：
2.1  開機，屏顯示：型號、溫度的設定、廠名、電話。

2.2  按主菜單顯示：溫度
             程序升溫
             毛細進樣
             檢測   1
             檢測   2
             外部事件

    在光標顯示溫度時，按數字鍵設定各項溫度，設定值再按輸入鍵，各項溫度設定后再按運行建。

2.3  程序升溫設置
    儀器進行加溫，按主菜單，再按▼角向下鍵至程序升溫，再按輸入鍵，進入程序升溫顯示界面，從初始溫度設定溫度，按輸入鍵至初始保持時間設定值，按輸入鍵進入至一階，進入一階速率光標按數字鍵，再按輸入鍵進入一階溫度，按數字鍵設置所需溫度。按輸入鍵進入一階保持時間，按數字鍵，設所需時間按輸入鍵，這樣一階程序升溫設定好。再按開始鍵，這樣就運行一階程序升溫。如需設定幾階程序升溫，就按照一階程序升溫的設置方法來設定后幾階程序升溫。

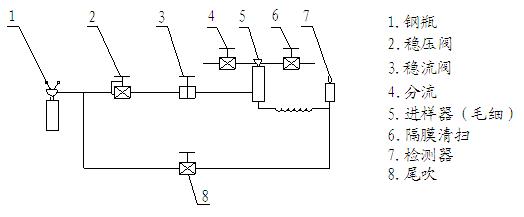

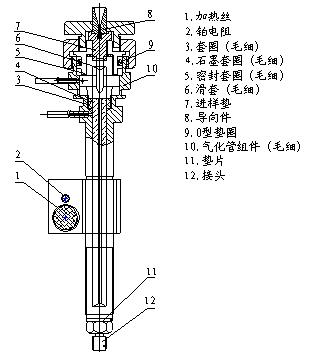

2.4 毛細進樣設置
   毛細管進樣器分流/不分流的設定。按主菜單進入到毛細管進樣，光標按輸入鍵，屏幕顯示溫度。
初始狀態       不分流
切換時間      0.01分至幾小時
做這一項目需另外配制定制
2.5  氫火焰檢測器的設定
溫度                          設定值
按▼鍵至量程光標顯示，按7-10數字，按輸入鍵。這樣放大器量程設定好了。
按▼鍵至點火光標輸入光標進行點火，按輸入鍵進行點火
按向下▼進行信號正負極性切換
按數字鍵1輸入鍵，屏幕顯示極性為正。按數字鍵0，按輸入鍵，屏幕顯示極性為負

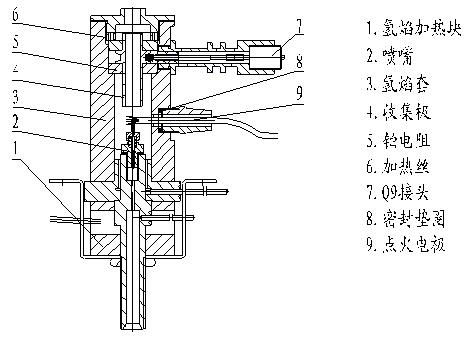

氫火焰檢測器

2.6  檢測二 熱導池檢測器設置
按主菜單至檢測器二，按輸入，屏幕顯示熱導池檢測器
按▼鍵至電流光標，按數字鍵0-220，再按輸入鍵。這樣電流就設置好了。
極性設定：數字健1為正0為負，按輸入健這樣熱導設定完成。

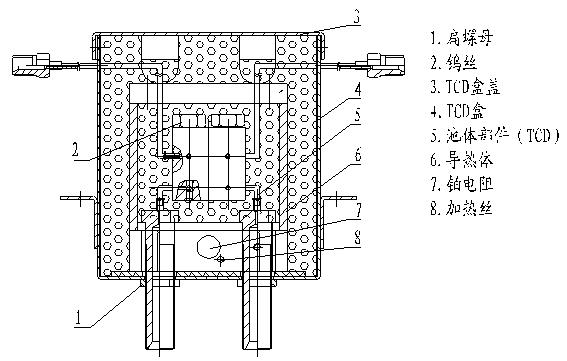

熱導池結構圖

2.7 外部事件的設置與操作
光標顯示外部事件1按輸入鍵，顯示：
                                  設定值
           初始狀態                關
           切換時間              0.00
           切換時間              0.00
           切換時間              0.00
           切換時間              0.00
初始狀態的開、關用0與1設定。
外部事件的功能主要由電磁對四通、六通、八通、十通閥的自動切換與時間控制，更好的方便用戶對樣品分析的需求。
做這一功能需要用戶另外定購。

三. GC9310-TCD恒溫分析時的操作步驟如下：
1) 安裝好TCD檢測器及TCD恒流電源部件。
2) 連接載氣（H2）的外氣路并檢漏
3) 安裝好二根已老化過色譜柱（從填充柱進樣器至TCD檢測器）
4) 連接色譜工作站的電源線。
5) 連接色譜工作站的信號線。
6) 打開載氣源，旋轉低壓桿，直至氫氣低壓表指示為0.1MPa調節主機左側正面之載氣調節面板上的二個載氣穩流閥，將A、B二路載氣流量調節所需值（刻度旋紐所需數可由“流量參數表”查得。請注意：此時應查找載氣為氫氣的“流量參數表”）
7) 打開主機電源開頭，分別設置柱箱TCD檢測器和進樣器溫度并啟動溫控。
8) 調節TCD穩流電源的“調零”旋鈕，調出記錄的色譜基線，直至基線穩定后，即能進樣分析。
9) TCG檢測器工作時，必需遵守“先通載氣（H2），后升溫度，再加電流”的規則：即當TCD檢測器未通載氣（H2）時千萬不可設置橋路電流，否則，會損壞錸鎢絲，甚至燒斷。

四. GC9310FID操作步驟：
1. 接好N2 氣
2. 柱箱內安裝柱子（填充柱或毛細管柱）
3. 打開N2 調整流量
4. 開機設定溫度FID、柱箱、進樣所需溫度
5. 待溫度恒定時，打開空氣、氫氣、設定所需流量，再進行點火
6. 調節放大器所需量程和調節色譜工作站直至基線穩定后，進行進樣分析和數據記錄。
7. 關閉時，先關氫氣與空氣，待機器冷卻后再關N2 氣

五. 儀器的保養與故障排除
5.1 儀器的維護
    儀器的正確維護不但能使正常工作，而且能延長儀器壽命，在維護儀器時必須注意以下幾點：
a) 儀器應嚴格地在規定的條件下工作，電源接地良好。
b) 嚴格按照操作規程進行工作，嚴禁油污、有機物及其它物質進入檢測器及管道，以免造成管道堵塞或儀器性能惡化。
c) 嚴禁柱溫超過固定相中固定液允許使用溫度，一般柱溫低于固定液允許使用溫度，在作高靈敏操作時選擇柱溫應更低
d) 外氣源輸入到GC9310壓力必須在343000Pa（相當于3.5kg/cm2～５kg/cm2），空氣輸入到壓力在294000Pa～588000Pa（相當于3kg/cm2～6kg/cm2），氫氣輸入到壓力在196000Pa～343000Pa（相當于2kg/cm2～3.5kg/cm2）。如果使用氫氣為載氣時，輸入到載氣入口壓力應在
343000Pa（相當于3.5kgf/cm2）。
5.2常見色譜輸出信號的判斷及故障排除方法，見表
