新品|Acqiris掃頻OCT高速數據采集卡!  采樣速度高達4GS/s!

介紹
Acqiris高速數據采集卡為掃描源光學相干斷層掃描（SS-OCT）提供了卓越的數據采集解決方案。這套數據解決方案的采樣速度最高可達4GS/s，A-scan速度更可達2MHz，為SS-OCT技術的進一步發展和應用提供了有力保障。上海昊量光電作為專業的光電代理商以及Acqiris的合作伙伴，可為您提供專業的選型以及技術服務。

正文
掃描源光學相干斷層掃描（SS-OCT）是一種高分辨率、非侵入性的成像技術，廣泛應用于醫學、生物醫學和工業領域。SS-OCT通過掃描光源的光譜來獲取圖像，與傳統的時間域光學相干斷層掃描（TD-OCT）相比，其優勢在于更快的成像速度和更深的成像深度。通過使用光源的整個頻譜，SS-OCT可以獲得更高的信號強度和更大的信號動態范圍，從而實現更高的成像分辨率和對比度。
盡管SS-OCT具有許多優勢，但也存在一些局限性和弱點，SS-OCT系統通常需要使用高速的掃頻光源來獲得成像速度的提升。但在掃描速度變快的同時，配套的OCT數據采集設備也需要跟上光源的步伐。然而目前OCT的數據采集系統并不能完全滿足日益增長的SS-OCT的需要。
瑞士Acqiris公司自2014年起便致力于開發基于掃描源光學相干層析（SS-OCT）技術的高速數據采集系統。他們的AQOCT解決方案就可滿足SS-OCT應用的痛點問題解決。

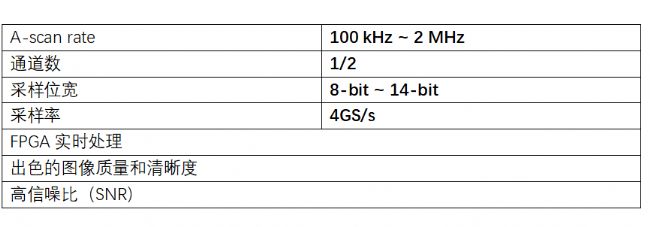

AQOCT解決方案主要特點

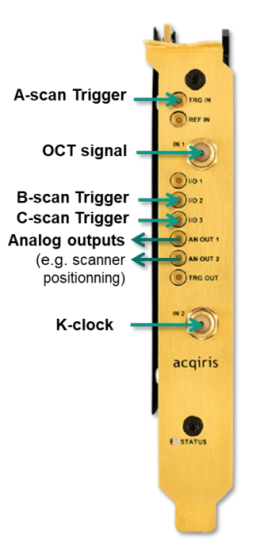

DAQ數據采集模塊

Acqiris的SS-OCT解決方案基于8-bit、12-bit或14-bit的ADC技術，采用獨家ICs和IPs，可實現出色的信號性能、圖像細節、深度、對比度和采集速度。產品的前端設計可最大限度地減少噪聲和信號失真，并在全帶寬范圍內實現穩定的信號性能。憑借高動態范圍、精確的觸發和特定的低抖動時鐘分配，DAQ模塊可提供更好的圖像清晰度和像素對比度，滿足最苛刻的相位敏感OCT應用要求。

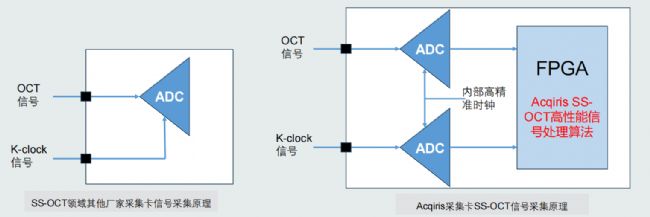

OCT算法原理介紹

SS-OCT領域其他廠家采集卡大多利用光源的K-clock作為時鐘直接對OCT信號進行采樣。優點是簡單，缺點是性能差，無法有效消除偽影，完全依賴于K-clock信號，而K-clock自身并不穩定。Acqiris采用強大的FPGA和自研SS-OCT高性能信號處理算法，將K-clock也作為一路信號進行采集，然后利用數字信號處理技術對其進行優化以獲得最好的性能。另外，Acqiris采集卡還支持FFT、色散補償、背景噪聲去除等功能，可以為用戶提供更快速、便捷的算法支持。

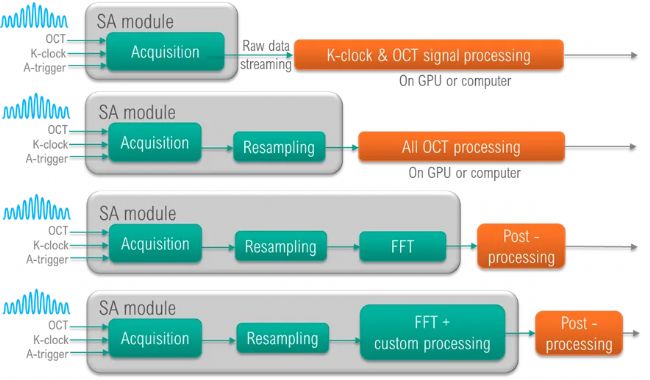

FPGA的實時信號處理

OCT數據處理步驟由模塊化的FPGA實現，用戶可自行開啟或關閉對應模塊
1）雙通道可編程FIR
2）數字k空間重采樣；
3）去除背景噪聲
4）可編程窗口/色散補償
5）快速FFT計算
6）灰度映射
7）A-scan均化

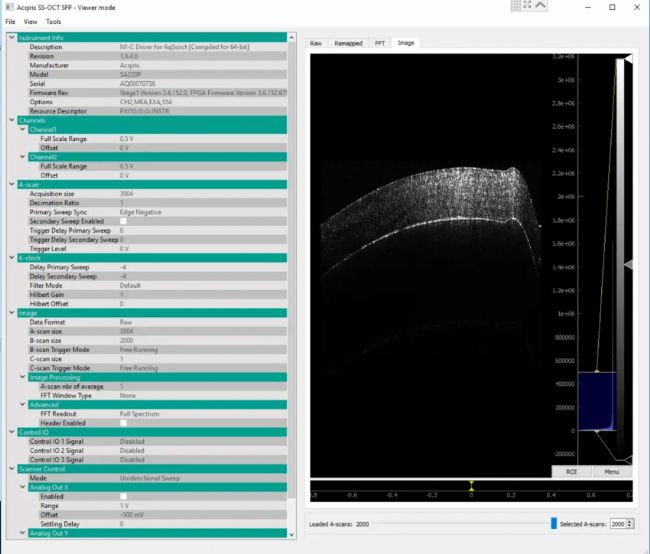

快速簡便的集成

    配套使用SS-OCT專用的C++操作軟件可控制DAQ數據采集卡的所有可編程功能，進行實時的OCT處理。專用OCT圖形用戶界面清晰快捷，支持遠程會話，加快系統設置。Acqiris的SS-OCT解決方案可在無需外接電子設備的前提下控制掃描儀/振鏡定位，實現掃描儀、OCT源激光和OCT的同步處理。

選型參考

Acqiris品牌除了開發適用于SS-OCT的高速采集卡，還擁有多條數據采集卡線、各類參數可供用戶選擇。上海昊量光電作為專業的光電代理商以及Acqiris的合作伙伴，可為您提供專業的選型以及技術服務。對于任何產品有興趣或者有任何問題，都歡迎通過電話、電子郵件或者微信與我們聯系。
